電站測溫用熱電偶/阻主要用于測量蒸汽管道及鍋爐的溫度，他采用保護管與鎧裝熱電偶/阻分體結構方式，使用時客戶直接將保護管焊接到設備上，然后裝上鎧裝熱電偶就可以測溫了。這種安裝使用的優點是既可以提高熱電偶/阻的工作壓力和使用壽命，又可以便于維修或更換。目前這種結構形式被國內外廣泛采用。
本公司生產的電站專用保護管采用深盲孔技術加工而成，端部不用焊接，從而提高了保護管的強度和使用壽命,鎧裝熱電偶采用壓簧式結構，保證熱電偶充分接觸，以保證測溫的準確性，測量端全部采用絕緣型結構，以防止電磁干擾；套管與鎧裝熱電偶/阻全部采用分體式結構，可不停機快速更換元件，接線方式全部采用大防噴接線盒，安裝使用維護非常方便。
電站專用熱電偶/阻選型技術參數表
|
名 稱 |
型號 |
分度號 |
公稱壓力MPa |
流速M/S |
響應時間 |
套管材質 |
溫度℃ |
|

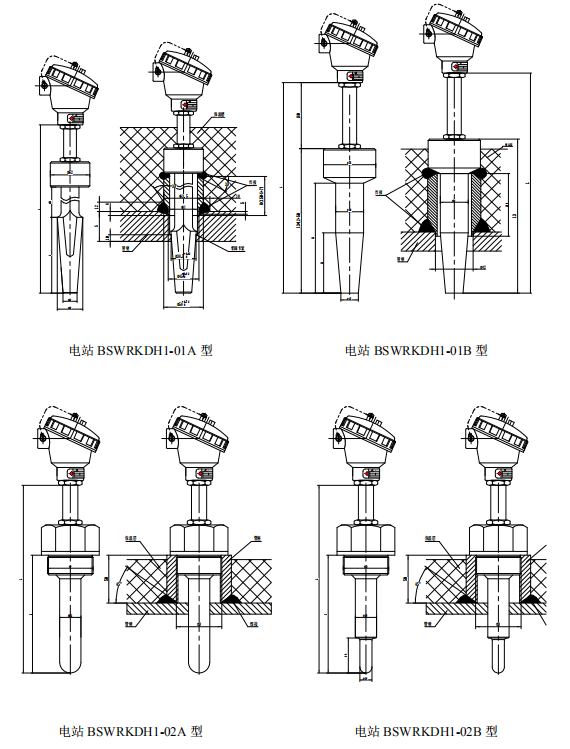

熱套式熱電偶 |
BSWRKDH1-01A(B) |
K |
29.4 |
＜80 |
＜180 |
304 316L |
600 |
|
BSWREDH1-01A(B) |
E |
||||||
|
風道煙道熱電偶 |
BSWRKDH1-02A(B) |
K |
9.8 |
＜9 |
＜90 |
304 |
800 |
|
BSWREDH1-02A(B) |
E |
||||||
|

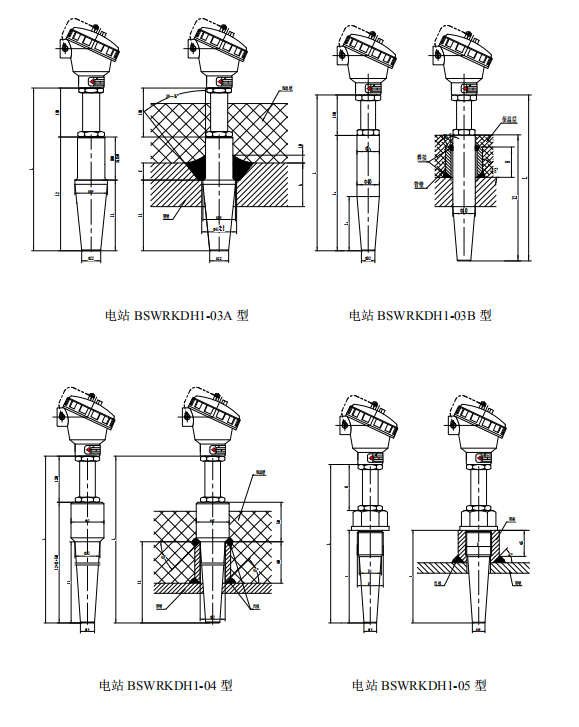

高壓熱電偶 |
BSWRKDH1-03A(B) |
K |
29.4 |
＜80 |
＜180 |
304 |
600 |
|
BSWREDH1-03A(B) |
E |
||||||
|
中壓熱電偶 |
BSWRKDH1-04 |
K |
14.7 |
＜30 |
＜180 |
304 |
600 |
|
BSWREDH1-04 |
E |
||||||
|
低壓熱電偶 |
BSWRKDH1-05 |
K |
9.8 |
＜9 |
＜180 |
304 |
600 |
|
BSWREDH1-05 |
E |
||||||
|
熱套式熱電阻 |
BSWZPDH1-01A(B) |
K |
29.4 |
＜80 |
＜180 |
304 |
600 |
|
風道熱電阻 |
BSWZPDH1-02A(B) |
K |
9.8 |
＜9 |
＜180 |
304 |
600 |
|
高壓熱電阻 |
BSWZPDH1-031A(B) |
K |
29.4 |
＜80 |
＜180 |
304 |
600 |
|
中壓熱電阻 |
BSWZPDH1-04 |
K |
14.7 |
＜30 |
＜180 |
304 |
600 |
|
低壓熱電阻 |
BSWZPDH1-05 |
K |
9.8 |
＜9 |
＜180 |
304 |
600 |
